M25 組立式ネジバットジョイント防水コネクタ

CB-M25-MDM01

* M25 組立ねじ式バットジョイント防水コネクタ * 組立式 * 挿入寿命：1000 回 * 使用温度：-40℃～105℃ * 屋外耐紫外線性：合格 * コンタクト：2/3/4/5 ピン * プラスチック：PA66 ナイロン * 金属: 金メッキ真鍮 * 電圧: 500V * 定格電流: 30A * ケーブルジャケット外径: 6-14mm * ワイヤーの取り付け: 組み立てられたネジ式 * 証明書: ISO/CE/ROHS/PSE/ETL * 出荷港: 中国深セン * 支払条件: T/ T銀行、ペイパル

数量:

連絡先を送る

M25 組立式ネジバットジョイント防水コネクタ

これは防水ツイストコネクタ、防水等級IP67です。屋外の一般的な用途では、防水ツイストコネクタは雨、地下水、塵、その他の過酷な環境にさらされることがあります。そのため、良好な防水評価を備えた防水ツイストコネクタは、これらの過酷な環境にも十分に対処できます。この防水ツイストコネクタは、コネクタコアにはんだ付けされ、プラスチック防水材料が注入されています。一方、オスコネクタとメスコネクタの嵌合間には防水シールリングがあります。これにより、コネクタの防水性が良好となる。

M25 組み立て済みねじバットジョイント防水コネクタパラメータ説明

ピン番号	2ピン	3ピン	4ピン	5ピン
定格電圧	500V	500V	500V	500V
定格電流	30A	30A	30A	30A
DC 2mA60S 絶縁電圧	3KV	3KV	3KV	3KV
DC500V 絶縁抵抗	500MΩ	500MΩ	500MΩ	500MΩ
IPコード	IP67	IP67	IP67	IP67
ケーブル仕様	≤4.0mm2	≤4.0mm2	≤4.0mm2	≤4.0mm2
モールディングケーブル径	6-14mm2	6-14mm2	6-14mm2	6-14mm2

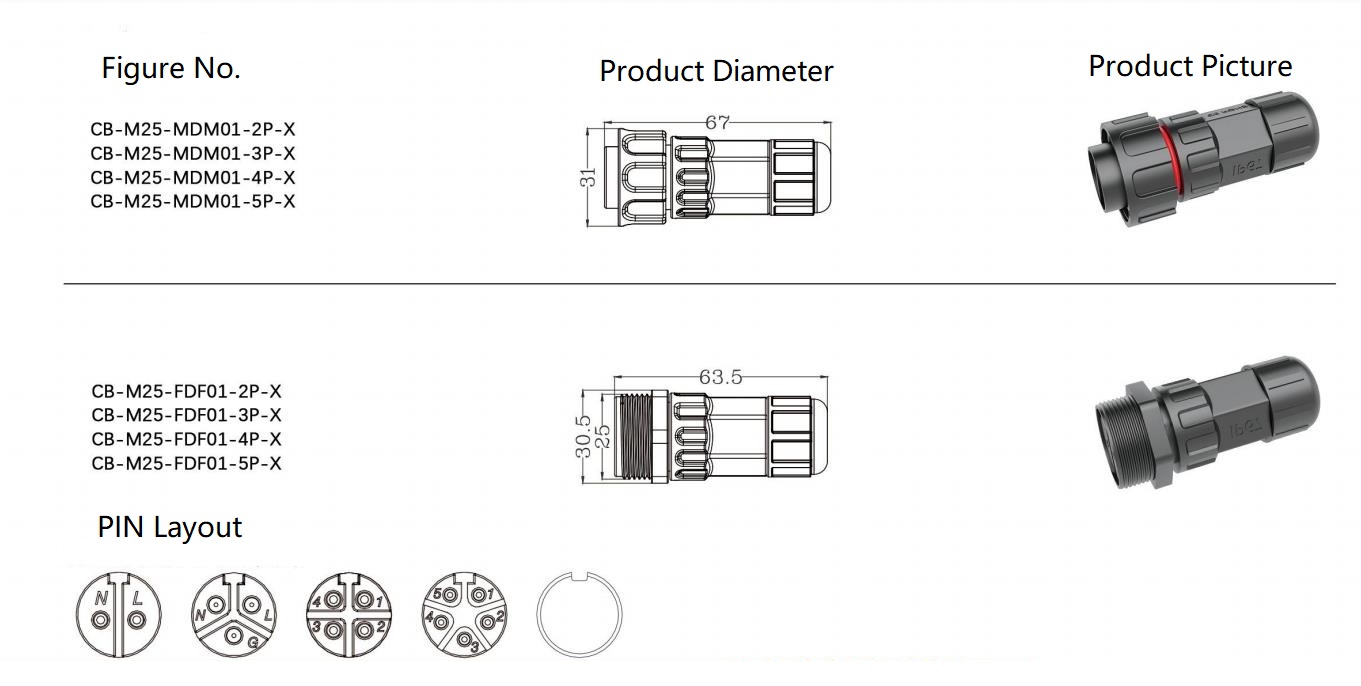

M25 組立済みネジ式防水コネクタ図面
