M12ネジ突き当て式防水コネクタ
CB-M12-MDF11
・M12ネジ突き当て型防水コネクタ ・ケーブル一体型モールド ・挿入寿命：1000回 ・使用温度：-40℃～105℃ ・屋外耐紫外線性：合格 ・コンタクト：2/3/4/5/2+3/6/ 8ピン * プラスチック: PA66ナイロン * 金属: 金メッキ真鍮 * 電圧: 500V * 定格電流: 8A * ケーブルジャケット外径: 4-8mm² * ワイヤーの取り付け: 組立タイプ * 証明書: ISO/CE/ROHS/PSE/ETL * 出荷ポート:中国深セン * 支払い条件: T/T 銀行、Paypal
数量:
M12ネジ突き当て式防水コネクタ
防水等級IP67のM12ねじ突き合わせ型防水ケーブルコネクタです。屋外での一般的な用途では、電線コネクタは雨、地下水、粉塵、その他の過酷な環境にさらされることがあります。そのため、良好な防水定格を備えた防水ケーブル コネクタは、これらの過酷な環境にも十分に対処できます。この防水ケーブルコネクタは、コネクタコアにはんだ付けされ、プラスチック防水材料が注入されています。一方、オスコネクタとメスコネクタの嵌合間には防水シールリングがあります。これにより、M12ねじ突合せ型防水ケーブルコネクタは良好な防水性を有するものとなる。
M12ネジ突き合わせ型防水ケーブルコネクタ データシート
| ピン番号 | 2ピン | 3ピン | 4ピン | 5ピン | 2+3ピン | 6ピン | 8ピン |
| 定格電圧 | 100V | 100V | 80V | 80V | 80V | 80V | 80V |
| 定格電流 | 8A | 8A | 8A | 8A | 8A+3A | 3A | 3A |
| DC 2mA60S 絶縁電圧 | 3KV | 3KV | 1KV | 1KV | 1KV | 1KV | 1KV |
| DC500V 絶縁抵抗 | 200MΩ | 200MΩ | 200MΩ | 200MΩ | 200MΩ | 200MΩ | 200MΩ |
| IPコード | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
| ケーブル仕様 | ≤1.0mm2 | ≤1.0mm2 | ≤0.75mm2 | ≤0.5mm2 | ≤1+0.3mm2 | ≤0.2mm2 | ≤0.2mm2 |
| モールディングケーブル径 | 4-8mm2 | 4-8mm2 | 4-8mm2 | 4-8mm2 | 4-8mm2 | 4-8mm2 | 4-8mm2 |

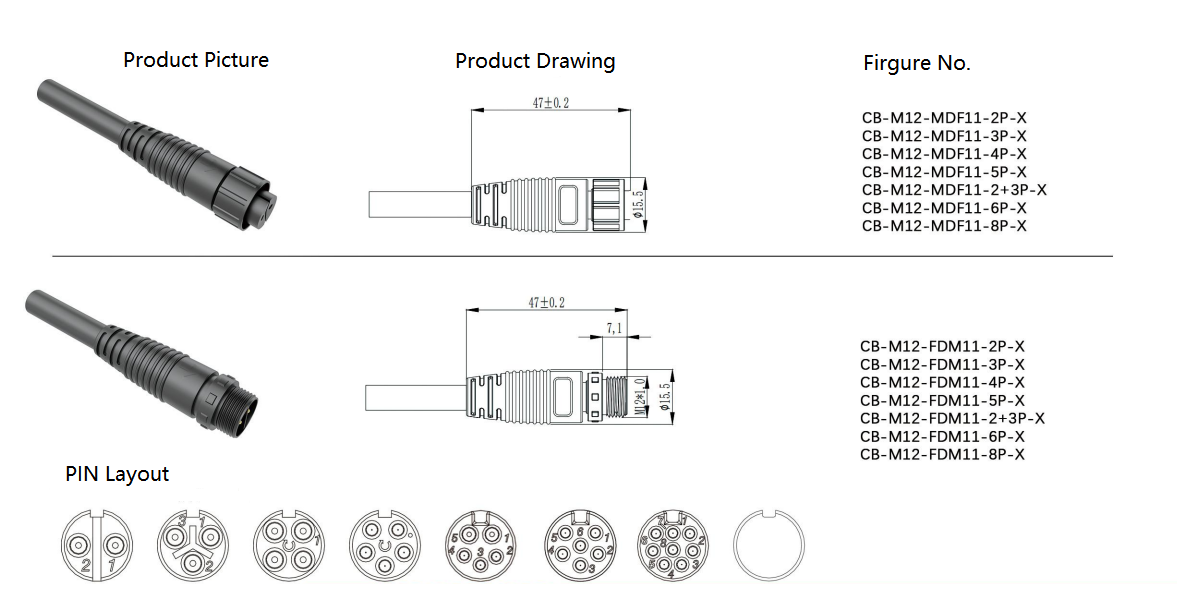

M12ネジ突き当て式防水コネクタ 図面
