P20 プッシュロック突き合わせ防水コネクタのメスピン
CB-P20-MDF11
* プッシュロック突き合わせ防水コネクタのP20メスピン * ケーブル付きモールド * 挿入寿命：1000回 * 使用温度：-40℃～105℃ * 屋外耐紫外線性：合格 * コンタクト：2/3/4ピン * プラスチック：PA66ナイロン * 金属: 金メッキ真鍮 * 電圧: 300V * 定格電流: 25A * ケーブルジャケット外径: 4-10.5mm * ワイヤー取り付け: ケーブル付き成形 * 証明書: ISO/CE/ROHS/PSE/ETL * 出荷港: 中国深セン *支払い条件: T/T 銀行、Paypal
数量:
プッシュロック突合せ2線式防水コネクタ
防水等級IP67のプッシュロック突き合わせ防水2線式コネクタのP20メスピンです。屋外の一般的な用途では、防水 2 線コネクタは、雨、地下水、粉塵、その他の過酷な環境にさらされる可能性があります。したがって、良好な防水定格を備えた防水電線コネクタは、これらの過酷な環境にも十分に対処できます。この防水2線防水コネクタは、コネクタコアにはんだ付けされ、プラスチック防水材料が注入されています。一方、オスコネクタとメスコネクタの嵌合間には防水シールリングがあります。これにより、防水性の高い２線式コネクタとなる。
プッシュロックバット2線式防水コネクタ パラメータ 説明
| ピン番号 | 2ピン | 3ピン | 4ピン |
| 定格電圧 | 380V | 380V | 380V |
| 定格電流 | 25A | 25A | 25A |
| DC 2mA60S 絶縁電圧 | 3KV | 3KV | 3KV |
| DC500V絶縁電圧 | 500Ω | 500Ω | 500Ω |
| IPコード | IP67 | IP67 | IP67 |
| ケーブル仕様 | ≤2.5mm2 | ≤2.5mm2 | ≤2.0mm2 |
| モールディングケーブル径 | 4～10.5mm2 | 4～10.5mm2 | 4～10.5mm2 |

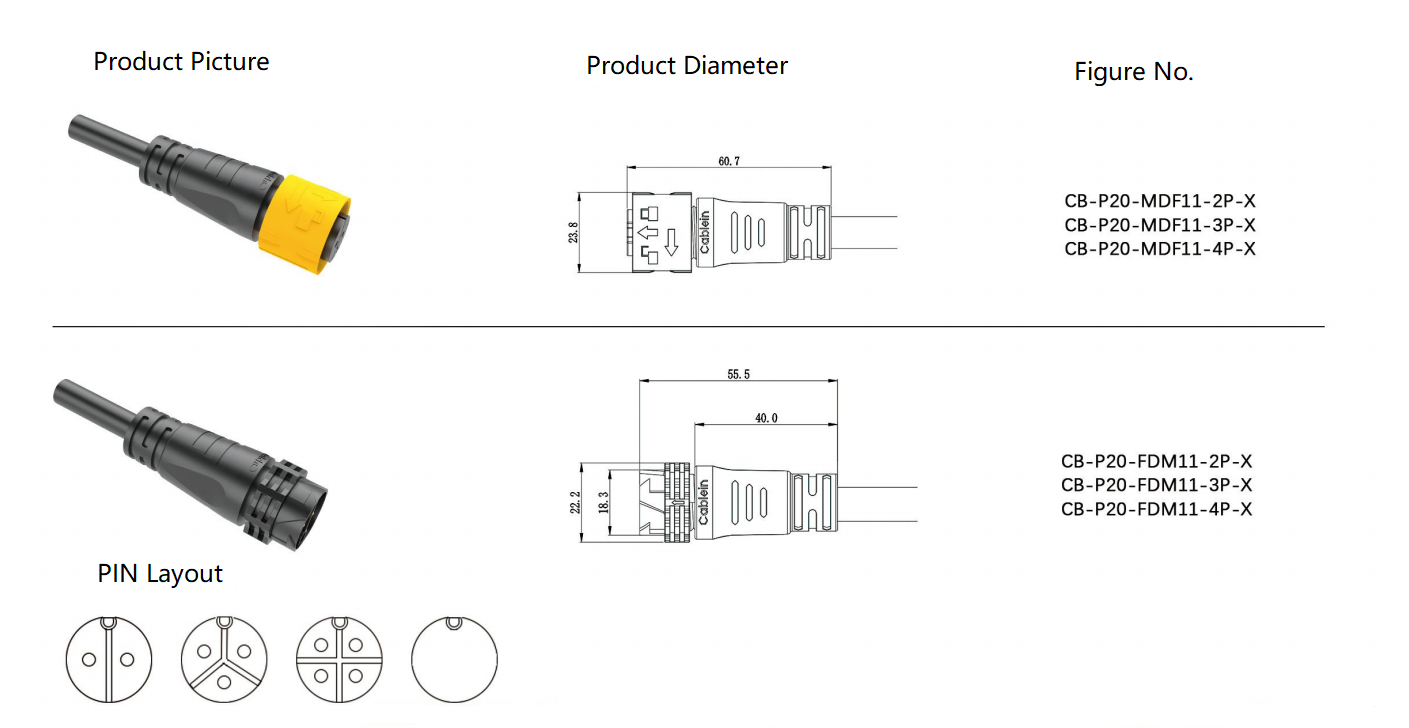

P20 プッシュロック突き合わせ2線式防水コネクタのメスピン 図面
